Spécifications
Contenu de livraison:
1 x SINEAX A230S
1 x Mode d'emploi

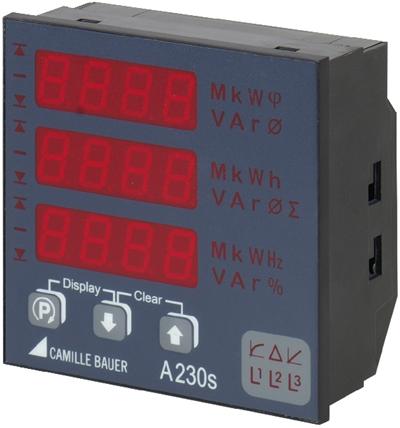

Sineax A230s
SINEAX A230S, Acquisition et analyse complètes de l'état d'un réseau courant fort triphasé. 96x96 mm.
Application se reporter également A210/A220)
Les réseaux de répartition et les installations industrielles électriques sont aujourd'hui de plus en plus chargés par des consommateurs non-linéaires tels les ordinateurs ou les moteurs à réglage électronique. Il peut en résulter le déclenchement prématuré de sécurités, la surcharge du conducteur neutre ou des dysfonctionnements d'appareils. Le 230s/A230 est en mesure de déterminer cette charge supplémentaire. L'analyse d'harmoniques permet d'évaluer la nécessité d'une correction active permettant d'améliorer la qualité du réseau. A cet égard, il est nécessaire de considérer en particulier les 3e, 9e et 15e harmoniques qui s'additionnent au niveau du conducteur neutre. A l'aide du déséquilibre du réseau, il est possible d'analyser, par exemple, la charge d'un transformateur. Si la charge de celui-ci n'est pas symétrique à charge nominale, cela entraîne des courants de compensation et ainsi un échauffement supplémentaire. Cela peut entraîner une détérioration de l'isolation ou même la destruction du transformateur. Pour l'utilisation mobile, le A230s est également disponible en modèle handheld. Le A230-HH avec enregistreur est livré dans un coffret qui comprend les câbles de tension et de mesure, le logiciel, la batterie et l'adaptateur secteur. Des pinces ampèremétriques sont également disponibles sur demande.
- Entrée de mesure: Tension nom. 500 V (Ph - Ph), courant nom. 1/5 A, fréquence nom. 50/60 Hz
- Formes de réseaux: Courant alternatif monophasé, courant triphasé 3 / 4 fils équilibré / déséquilibré, y compris en circuit aron ou open-Y
- Affichage: 4 chiffres + signe de polarité, compteur 8 chiffres, modes d'affichage progr.
- Précision: Tension et courant ±0,2%, puissances, facteur de puissance, énergie ±0,5% Fréquence ±0,02 Hz (abs.). Toutes les indications se référent à des val. nom.
- Energie auxiliaire: 85 - 253 V CA/CC ou 20 - 70 V CA/CC
- Dimensions: 96 x 96 x 46 mm Montage sur rail à chapeau possible avec adaptateur (référence 154 055)
