Spécifications
Contenu de livraison:
1 x SINEAX A220
1 x Mode d'emploi

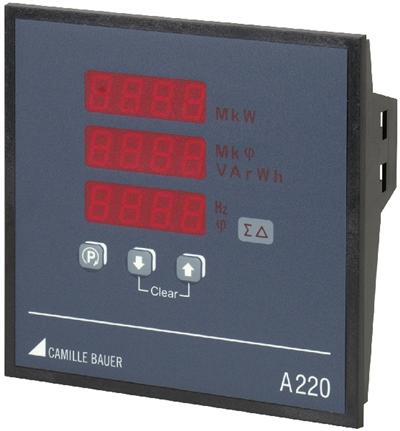

Sineax A220
SINEAX A220, Pour l'acquisition complète de l'état d'un réseau courant fort triphasé, 144x144 mm
Les appareils sont conçus pour la mesure dans des réseaux de répartition ou des installations industrielles. Tous les paramètres peuvent être réglés par le biais de l'écran. La configuration peut également être effectuée à l'aide du logiciel A200plus au cas où on enficherait un module d'extension EMMOD201 (Modbus) ou EMMOD203 (Ethernet) temporairement ou durablement sur l'appareil de base. Les sorties numériques peuvent être employées non seulement pour la commande de compteurs externes mais également pour l'alarme en cas de violations de valeurs limites. Si on teste, par exemple, le dépassement d'une valeur limite par la valeur de mesure courant, l'appareil répond dès qu'au moins un des courants de phase dépasse la valeur limite. Une valeur limite sur le conducteur neutre contribue à minimiser le danger qu'un conducteur neutre sous-dimensionné soit à l'origine de lésions d'isolation voire d'incendies. Pour la liaison à des systèmes supérieurs ou l'interconnexion des app. via Modbus, Profibus, LON ou Ethernet, il est possible d'enficher un module d'extension. Pour l'utilisation mobile, le A210 est également disponible en modèle handheld.
- Entrée de mesure: Tension nom. 500 V (Ph - Ph), courant nominal 1/5 A, fréquence nom. 50/60 Hz
- Formes de réseaux: Courant alternatif monophasé, courant triphasé 3 / 4 fils équilibré / déséquilibré
- Affichage: 3 chiffres + signe de polarité, fréquence 4 chiffres, compteur 8 chiffres
- Précision: Tension et courant ±0,5%, performances, fact. de puissance, énergie ±1,0% Fréquence ±0,02 Hz (absolu). Toutes les indications se référent aux vall noml
- Energie auxiliaire: 85 - 253 V CA/CC ou 20 - 70 V CA/CC
- Dimensions: 96 x 96 x 46 mm Montage sur rail à chapeau possible avec adaptateur (référence 154 055)
