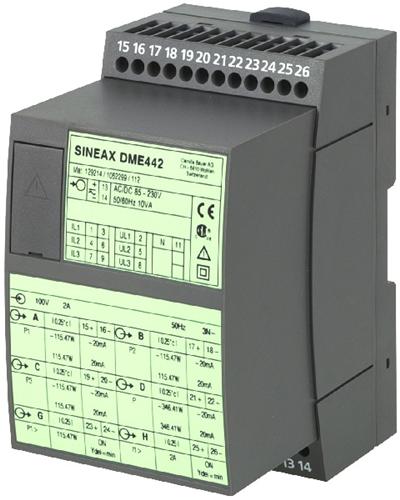

Sineax DME442

Ne plus livrable - Sineax DME442 - Dernières pièces

Ne plus livrable - remplacer par Sineax DM5S




Sorties analogiques:

  • Valeur finale de sortie 20 mA ou personnalisation client 1...20 mA ou 1...10 V
  • Signal de sortie unipolaire, bipolaire, live-zéro
  • Comportement de transmission: avec/sans inflexion (fonction de loupe)
  • Durée de cycle de mesure 0,13...0,47 s, selon la (les) grandeur(s) de mesure et la forme de réseau, Temps de réglage 1...2 · durée de cycle de mesure
  • Précision 0.25c. facteur c>1, si courbe infléchie ou si on utilise uniquement des parties de la plage d'entrée ou de sortie.



Sorties numériques:

  • Sorties Open Collector, 8...40 V alimentation externe
  • Courant de sortie 10...27 mA (ENTREE) et 2 mA (SORTIE)
  • En cas d'utilisation comme sortie d'impulsions : Durée et pause de pulsation ≥100 ms, convient à la commande de dispositifs de comptage mécaniques. La durée d'impulsion n'est pas programmable. La précision de la délivrance d'impulsion correspond à la classe des compteurs internes (se reporter aux données générales).
  • Energie auxiliaire: 24 - 60 V CA/CC ou 85 - 230 V CA/CC ou alimentation CA 100, 110, 230, 400, 500, 693 V CA (uniquement DME400, 424, 442), également en interne à partir de l'entrée de mesure
  • H x L x P: 69,1 x 105 x 112,5 mm, montage sur rail à chapeau (35 x 15 mm ou 35 x 7,5 mm) ou Carte enfichable au format européen, largeur de la platine avant 14 TE (EURAX DME424, 442, 440)
