Spécifications
Equipement standard
- Mallette avec appareil de contrôle
- Câble de raccordement au secteur avec embout-prise à contact de protection et coupleur
- Câble de raccordement au secteur avec connecteur CEE 16 A, 5 pôles et coupleur

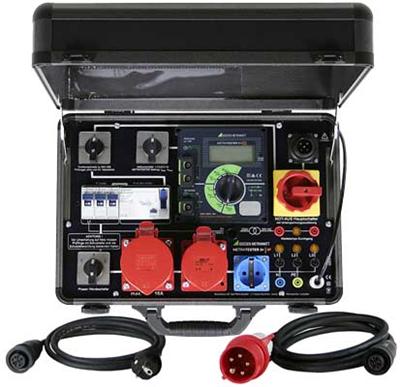

METRATESTER 5+3P
Malette pour contrôler les appareils selon DIN VDE 0701 - 0702, également utilisable comme tableau de contrôle en atelier selon DIN VDE 0104.
Contrôle de la sécurité électrique d'équipements électriques monophasés et triphasés en conformité avec les prescriptions :
- Résistance du conducteur de protection
- Résistance d'isolement
- Courant dérivé équivalent
- Courant différentiel
- Courant de contact
- Courant de conducteur de protection
La mallette du testeur est conforme aux directives d'équipement d'un atelier pour entreprises d'installations électriques, éditées par la commission des installateurs allemand, les directives ZVEH, WFE, DEE.
- Raccordement sur secteur : la mallette du testeur s'utilise au choix à l'aide de deux câbles de raccordement au secteur adéquats branchés à une prise électrique à contact de protection ou à une prise CEE 16 A.
- Contrôles : essais DIN VDE hors secteur – résistance du conducteur de protection, résistance d'isolement, courant dérivé équivalent ; essais DIN VDE sur secteur sur chacun des appareils monophasés ou triphasés – courant différentiel, courant de contact. Contrôles fonctionnels avec mesure du courant absorbé et de la tension sur les phases L1/L2/L3. Le conducteur de protection est mesuré « correctement » selon DIN VDE 0104.
- Surface sensitive pour doigt de contact : Le potentiel du conducteur de protection peut se vérifier par la surface sensitive pour doigt de contact. Le témoin lumineux PE s'allume en cas de différence de potentiel supérieure à 100 V entre la surface sensitive touchée et le contact de protection de la prise de raccordement au secteur.
- Mesure du courant différentiel : pour mesurer le courant conducteur de protection sans interrompre le conducteur de protection.
- Contrôle en toute facilité : tous les essais de sécurité et de fonctionnement sont réalisés de manière pratique, en appliquant sur l'objet à tester la tension secteur ou différentes phases via un commutateur.
- Fonctions d'affichage : toutes les valeurs de mesure sont sorties de manière bien lisible sur le grand écran numérique. En outre, les franchissements de valeurs limites sont signalés de manière optique et en partie, de manière acoustique.
- Construction robuste de la mallette : malette avec un cadre en aluminium et couvercle verrouillable et amovible; l'adaptateur de raccordement et le manuel d'emploi peuvent trouver place dans la mallette.
- Dimensions : 380 x 300 x env. 220 mm ; poids : 8 kg env.
