Specificaties
Standaard levering
1 PROFITEST H+E XTRA
1 netsnoer
1 Toolbox-software
1 gebruiksaanwijzing
1 USB-kabel

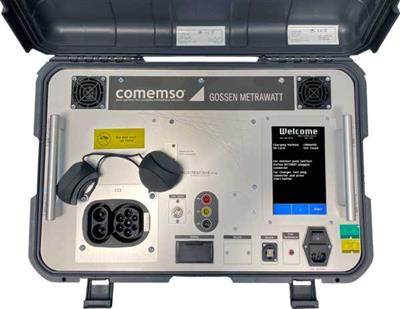

PROFITEST H+E EXTRA
Testinstrument voor elektrische DC-laadstations
Gebruik als diagnosetester voor elektrische laadstations
Na service kunnen CCS-systemen na onderhoud worden getest. Binnen slechts één minuut geeft het instrument aan of het laadstation correct werkt.
Hoogtepunten van het product
- Testen van de functionele prestaties van elektrische laadstations voor DC-CCS
- Automatische testsequentie / simulatie van een DC EV volgens DIN SPEC 70121 en ISO 15118-1
- Detectie van isolatiefouten
- 4 mm-veiligheidsbussen voor DC+, DC- en PE voor het aansluiten van een PROFITEST PRIME-testinstrument om de effectiviteit van beschermende maatregelen te testen
- Opslag van meetwaarden
- Software voor het genereren van testrapporten
Toepassingen
De PROFITEST H+E XTRA is een diagnosetester voor het simuleren van het laadproces met DC-bron en belasting. Het instrument is uitgerust met geïntegreerde meetingangen voor het aansluiten van een installatietester om de effectiviteit van beschermende maatregelen te controleren.
- EV-simulatie tijdens communicatie voor het afnemen van EVSE-laadstroom
- EV-simulatie bij DC-belastingscircuit, aangepast aan communicatie
- Test-/analysenormen DC-CCS volgens DIN SPEC 70121 of ISO 15118-1
- Meetwaarden voor gelijkspanning en gelijkstroom
- Testvolgorde voor het opsporen van isolatiefouten
EV-diagnosetester voor DC-laadstations voor CCS
- EV-simulatie tijdens communicatie voor het afnemen van EVSE-laadstroom
- EV-simulatie bij DC-belastingscircuit, aangepast aan communicatie
- Test-/analysenormen DC-CCS volgens DIN SPEC 70121 of ISO 15118-1
- Meetwaarden voor gelijkspanning en gelijkstroom
- Testvolgorde voor het opsporen van isolatiefouten
- Grafisch kleurendisplay met intuïtief touchscreen
- Interface voor software-aansluiting en firmware-updates
- Uitlezing van testresultaten (geslaagd/mislukt) afhankelijk van oplaadvariant
- Resultatenrapporten kunnen worden gedownload als PDF-bestanden via USB-uitlezing
