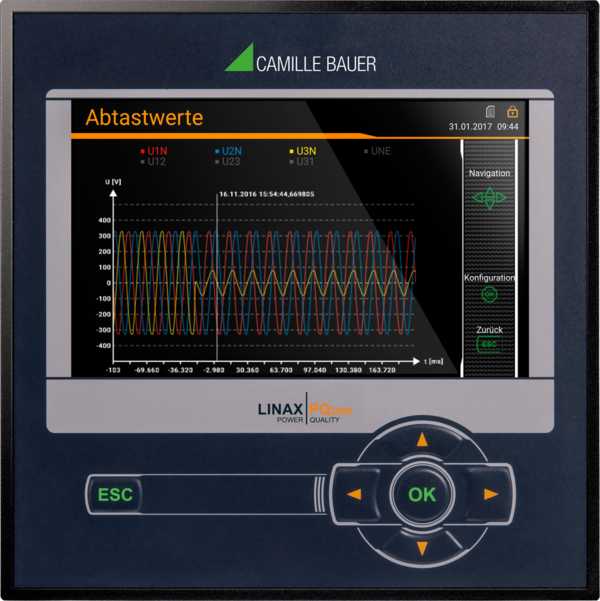

Linax PQ3000 Power quality monitor
Transparante monitoring van netkwaliteit en energieverbruik conform de IEC61000-4-30 ed3 / EN50160.
Het moderne, meertalige ontwerp en het TFT-kleurenscherm met hoge resolutie ondersteunen de gebruiker bij gegevensanalyse op locatie. De geïntegreerde webserver biedt toegang op afstand tot alle gemeten gegevens en de parametrering van het apparaat. Het apparaat biedt een brede functionaliteit, die verder kan worden uitgebreid door middel van optionele componenten.
Functies
- Gecertificeerde analyse van vermogenskwaliteit, klasse A volgens. IEC 61000-4-30 Ed. 3
- Gestandaardiseerd gegevensformaat voor gegevens van stroomkwaliteit: PQDIF
- Energieverbruiksanalyse, klasse 0,5S (meters, belastingsprofielen, trendanalyse)
- EN50160-conformiteitsrapporten via SMARTCOLLECT PM20
- On-site event display
- Directe meting tot 690V, CATIII
- Conditiebewaking
- Beperk monitoring met alarm
- Universele proces I / O
- Grafische meetweergaven
- TFT-kleurenscherm met hoge resolutie
- Standaard I / O's (1 digitale ingang, 2 digitale uitgangen)
- Ethernet-interface
- Apparaatparameters via WEB-browser
- Firmware update
- Metingsweergave (http)
- Op afstand meten van metingen via besturingssysteem (Modbus / TCP)
- Service en onderhoud
- Gegevens analyse
LINAX PQ3000 slaat de verkregen gegevens van de netkwaliteit op in het gestandaardiseerde Power Quality Data Interchange Format (PQDIF) volgens IEEE 1159.3. Met behulp van de SMARTCOLLECT PM20-software kan de inhoud van deze bestanden worden weergegeven, opgeslagen in een database en geanalyseerd. Er kan ook een conformiteitsrapport worden opgesteld.
Via de link www.pqview.com/pqdiffractor kan de gratis software PQDiffractor van Electrotek Concepts worden gedownload (registratie vereist). Met behulp van deze software kunnen gegevens van de PQDIF-bestanden worden geanalyseerd, opgeslagen in CSV-formaat of als afbeelding worden geëxporteerd.
Opties
Modbus / RTU-interface
Voor metingen op afstand via het besturingssysteem
Uitbreidingen
Drie extensies kunnen in het apparaat worden geïmplementeerd. U kunt kiezen uit:
- 2 relaisuitgangen
- 2 analoge uitgangen ± 20 mA
- 4 analoge uitgangen ± 20 mA
- 4 S0 digitale ingangen actief
- 4 S0 digitale ingangen passief
- Temperatuuringangen: meetsensor Pt100 / PTC NIEUW Schrift
- Foutstroom detectie
- Elke foutstroommodule biedt twee kanalen voor het bewaken van differentiaal- of foutstromen in geaarde wisselstroomsystemen. In elk geval moet de meting worden uitgevoerd via geschikte stroomtransformatoren, een directe meting is niet mogelijk.
- Tijdsynchronisatie via GPS
- Zeer nauwkeurige tijdsynchronisatie van het meetapparaat met behulp van een vooraf geconfigureerde GPS-ontvanger (accessoire).
- Ononderbroken stroomvoorziening (UPS)
- Biedt voeding gedurende vijf keer 3 minuten als de stroom uitvalt
- IEC61850-interface
- PROFINET IO (NIEUW)
Accessoires
Documentatie op USB-stick
