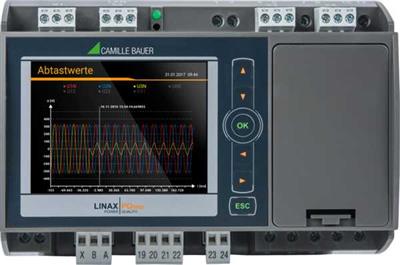

Linax PQ5000: Power Quality Monitor
Stationair Power Quality toestel voor DIN-rail (klasse A)
Power Quality monitoring en analyse van het energieverbruik
De LINAX PQ5000 combineert de kenmerken van een PQ-meter met functies voor energieverbruik en netwerkconditie-analyse.
Dankzij het moderne, meertalige ontwerp kan het apparaat intuïtief worden bediend of geparametriseerd via de website van het apparaat of het optionele hoge-resolutie TFT-kleurendisplay (320x240px). Met de geïntegreerde webserver kunnen de meetgegevens op afstand worden opgevraagd, weergegeven en geanalyseerd. Er is geen extra software nodig.
Analyse van de stroomkwaliteit
Het apparaat maakt een permanente evaluatie van de netkwaliteit volgens IEC 61000-4-30 Ed.3 in klasse A mogelijk. De geregistreerde PQ-gebeurtenissen (spanningsdip, spanningsstijging, spanningsonderbreking, RVC, stroomstijging en frequentiewijziging, enz.) worden zowel gebruikt om aan te tonen dat er storingen zijn opgetreden als om de oorzaak van de storing te vinden en zo de betrouwbaarheid van de voorziening te vergroten. De statistische spannings- en stroomwaarden kunnen worden gebruikt om de naleving van leveringscontracten of interne specificaties te controleren. Evaluatie volgens EN 50160, IEC 61000-2/4/12, IEEE 519, GB/T of zelf gedefinieerde limieten kunnen na de meting worden uitgevoerd, en corresponderende conformiteitsrapporten kunnen direct via de website van het apparaat worden gegenereerd (PQEasy rapport).
Onafhankelijke certificering volgens IEC 62586-2 door het Zwitserse federale instituut voor metrologie METAS
Ondersteuning van het gestandaardiseerde, fabrikantonafhankelijke PQDIF-formaat volgens IEEE 1159.3
Instelbare opnameduur: tot 6 seconden voor golfvormen en 3 minuten voor RMS-waarden
Weergave van gebeurtenissen via de website met tijdzoom en aflezing van de waarde
- Onafhankelijke certificering volgens IEC 62586-2 door het Zwitserse federale instituut voor metrologie METAS
- Ondersteuning van het gestandaardiseerde, fabrikantonafhankelijke PQDIF-formaat volgens IEEE 1159.3
- Instelbare opnameduur: tot 6 seconden voor golfvormen en 3 minuten voor RMS-waarden
- Weergave van gebeurtenissen via de website met tijdzoom en aflezing van de waarde
Analyse van de energiestromen
- Vermogensgemiddelden met trendanalyse om belastingspieken te vermijden
- Opslag van belastingsprofiel met fluctuatiebandbreedte (min/max) per interval
- Actieve energieklasse 0.2S, reactieve energieklasse 0.5S (HT/NT, toevoer/afvoer), programmeerbare resolutie
- Verdere gemiddelde waarden en tellers met selecteerbare basiswaarde
Opties
Tot 2 modulaire uitbreidingen: Analoge uitgangen ±20mA (2/4), relaisuitgangen (2), digitale ingangen (4) actief / passief, GPS tijdsynchronisatie, reststroomdetectie (differentiaal of aarddraadstroom), temperatuurbewaking (Pt100, PTC), IEC61850, Profinet I/O.
Communicatie
- Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG)
- Facultatief: IEC61850, Profinet I/O, Modbus/RTU
- Geautomatiseerde gegevensexport (CSV- en PQDIF-bestanden) naar SFTP-server
Security
- Flexibele rolgebaseerde toegangscontrole
- Gecodeerde communicatie via HTTPS
- Audit log registreert alle beveiligingsgerelateerde gebeurtenissen, SYSLOG ondersteuning voor overdracht naar centrale monitoring server
- Client whitelist: IP-adreslijst voor het beperken van de toegang tot computers met toestemming
- Digitale firmwarehandtekening: gemanipuleerde firmwarebestanden kunnen niet in het toestel worden geïmporteerd
Verdere kenmerken
- 4 stroom- en 4 spanningsmeetkanalen met 0,1% nauwkeurigheid, directe meting of via transducer
- Meetcategorie 600V, CAT III (spanning), 300V, CAT III (stroom)
- Standaard I/O's: 1 digitale ingang, 2 digitale uitgangen
- Optionele UPS (5x3 minuten)
- 16 GB gegevensgeheugen
- Bemonsteringsfrequentie: 18kHz
- Bewaking en alarmering via grenswaarden en bewakingsfuncties
- DINt rail montage
- Identieke werking als apparaten van de AM/CU/DM-serie
