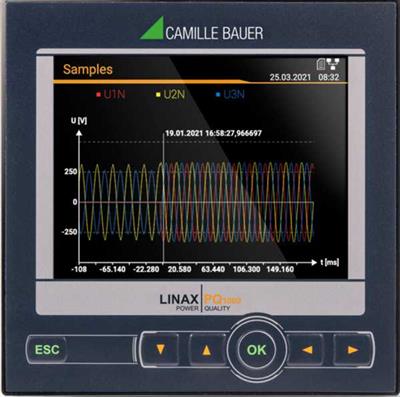

Linax PQ1000 power quality monitor

De LINAX PQ1000 combineert de kenmerken van een normatieve PQ-meter met functies voor energieverbruik en netwerkconditieanalyse.

PQ monitoring en analyse van het energieverbruik
De LINAX PQ1000 combineert de kenmerken van een normatieve PQ-meter met functies voor energieverbruik en netwerkconditieanalyse.

Dankzij het moderne, meertalige ontwerp kan het toestel intuïtief worden bediend of geparametriseerd via de website van het toestel of het TFT-kleurendisplay met hoge resolutie (320x420px). Met de geïntegreerde webserver kunnen de meetgegevens op afstand worden opgevraagd, weergegeven en geanalyseerd. Er is geen extra software nodig.

Analyse van de stroomkwaliteit

Het apparaat maakt een permanente evaluatie van de stroomkwaliteit volgens IEC 61000-4-30 Ed.3 in klasse S mogelijk. De geregistreerde PQ-gebeurtenissen (spanningsdip, spanningsstijging, spanningsonderbreking, RVC, stroomstijging en frequentiewijziging, homopolaire spanning) worden zowel gebruikt om aan te tonen dat er storingen zijn opgetreden als om de oorzaak van de storing te vinden en zo de betrouwbaarheid van de voorziening te vergroten. De statistische spannings- en stroomwaarden kunnen worden gebruikt om de naleving van leveringscontracten of interne specificaties te controleren. Evaluatie volgens EN 50160, IEC 61000-2/4/12, IEEE 519, GB/T of zelf gedefinieerde limieten kunnen na de meting worden uitgevoerd, en corresponderende conformiteitsrapporten kunnen direct via de website van het apparaat worden gegenereerd (PQEasy rapport).
Onafhankelijke certificering volgens IEC 62586-2 door het Zwitserse federale instituut voor metrologie METAS
Ondersteuning van het gestandaardiseerde, fabrikantonafhankelijke PQDIF-formaat volgens IEEE 1159.3
Instelbare opnameduur: tot 6 seconden voor golfvormen en 3 minuten voor RMS-waarden
Weergave van gebeurtenissen via de website met tijdzoom en aflezing van de waarde



  •     Onafhankelijke certificering volgens IEC 62586-2 door het Zwitserse federale instituut voor metrologie METAS
  •     Ondersteuning van het gestandaardiseerde, fabrikantonafhankelijke PQDIF-formaat volgens IEEE 1159.3
  •     Instelbare opnameduur: tot 6 seconden voor golfvormen en 3 minuten voor RMS-waarden
  •     Weergave van gebeurtenissen via de website met tijdzoom en aflezing van de waarde


Analyse van de energiestromen



  •     Vermogensgemiddelden met trendanalyse om belastingspieken te vermijden
  •     Opslag van belastingsprofiel met fluctuatiebandbreedte (min/max) per interval
  •     Actieve energieklasse 0.5S, reactieve energieklasse 0.5S (HT/NT, toevoer/afvoer), programmeerbare resolutie
  •     Verdere gemiddelde waarden en tellers met selecteerbare basiswaarde


Opties

Hardware: Analoge uitgangen ±20mA (2/4), relaisuitgangen (2), digitale ingangen (4) actief / passief, GPS tijdsynchronisatie, reststroomdetectie (differentiaal of aarddraadstroom), temperatuurbewaking (Pt100, PTC), UPS (5x3 minuten), IEC61850, Profinet I/O.

Communicatie

  •     Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG)
  •     Facultatief: IEC61850, Profinet I/O, Modbus/RTU
  •     Geautomatiseerde gegevensexport (CSV- en PQDIF-bestanden) naar SFTP-server


Security

  •     Flexibele rolgebaseerde toegangscontrole
  •     Gecodeerde communicatie via HTTPS
  •     Audit log registreert alle beveiligingsgerelateerde gebeurtenissen, SYSLOG ondersteuning voor overdracht naar centrale monitoring server
  •     Client whitelist: IP-adreslijst voor het beperken van de toegang tot computers met toestemming
  •     Digitale firmwarehandtekening: gemanipuleerde firmwarebestanden kunnen niet in het toestel worden geïmporteerd

Verdere kenmerken

  •     3 stroom- en 3 spanningsmeetkanalen met 0,2% nauwkeurigheid, directe meting of via transducer
  •     Meetcategorie 600V, CAT III (spanning), 300V, CAT III (stroom)
  •     Standaard I/O's: 1 digitale ingang, 1 digitale ingang/uitgang
  •     16 GB gegevensgeheugen
  •     Bemonsteringsfrequentie: 18kHz
  •     Bewaking en alarmering via grenswaarden en bewakingsfuncties
  •     Voor paneelmontage 96x96mm
  •     Identieke werking als apparaten van de AM/CU/DM-serie


Analyse van de gegevens

De gratis software PQDiffractor van Electrotek Concepts kan worden gedownload via de link http://www.pqview.com/pqdiffractor/ (registratie vereist). Met deze software kunnen de gegevens van de PQDIF-bestanden worden geanalyseerd, opgeslagen in CSV-formaat of geëxporteerd als grafiek.
