Specificaties
Leveringsomvang:
- PQ-netwerkanalysator »PQ-Box 200«
- USB-kabel
- 4 mm veiligheidssockets incl. inserts voor wereldwijde sockets
- 5 Delphin-terminals (3x rood, 1x groen, 1x blauw)

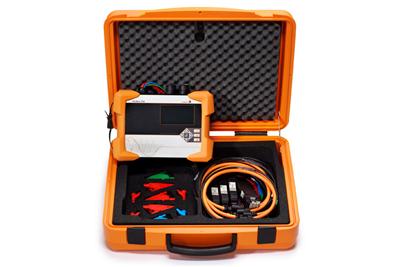

- Koffer voor meetapparatuur en accessoires
- Hardware gebruiksaanwijzing (software handleiding via website en opgenomen in de software)
- QR-code voor het downloaden van de WinPQ mobiele software
- TCP-IP-verbinding kabel
- AC/DC-voedingsunit voor voeding via meetkabels
- Twee zwarte stapelbare stekkers (stapelen van meetkabel en voeding op één terminal)
- Draag- en bevestigingsriem
- Gratis aansluitset voor AUX-ingang (4 mm veiligheidsstekker)
PQ-Box 200 Power Quality Analyzer
Network Analyzer & Transient Recorder
De mobiele power quality meter PQ-Box 200 is uitgerust met een breed scala aan triggeropties om snel de oorzaken van netwerkstoringen te lokaliseren.
Het Klasse A-apparaat is ontwikkeld voor metingen op lage-, midden- en hoogspanningsnetwerken en is ideaal ontworpen voor metingen in ruwe omgevingen of op plaatsen waar de ruimte zeer beperkt is. Daarnaast maakt het apparaat het mogelijk de kwaliteit van de stroomvoorziening van openbare en industriële netwerken te beoordelen. Dit betekent dat het apparaat alles biedt wat experts op het gebied van power quality nodig hebben.
Registreer snelle schakelingstransiënten met een snelheid van 4 MHz
De mobiele power quality meter PQ-Box 200 heeft een bemonsteringssnelheid van 4 MHz voor het registreren van snelle schakelingstransiënten. Het meetbereik voor transiënten is +/- 5.000V. Spannings- en stroomharmonischen worden geregistreerd tot 20 kHz. Het apparaat is zeer nauwkeurig en heeft een 24-bits ingangomzetter.
WLAN-interface voor draadloze communicatie met de software en app
Naast een USB- en ethernetinterface kan de door de PQ-Box 200 geregistreerde data worden overgedragen naar de evaluatie-pc via een snelle WLAN-interface. Het product wordt geleverd met de uitgebreide WinPQ mobiele evaluatiesoftware, die op zoveel pc’s als u wilt kan worden geïnstalleerd. Om de uitstekende gebruikerservaring compleet te maken, hebben we de PQ-Box app ontwikkeld voor zowel Android als iOS. Met de app kunt u een breed scala aan online metingen weergeven en configuraties voor stroom- en spanningsomvormers, meetintervallen of nominale spanningen van de PQ-Box 200 aanpassen.
Alle normen en protocollen nageleefd – onze producten zijn klaar voor de toekomst
De mobiele power quality meter PQ-Box 200 maakt een automatische standaardbeoordeling en gebeurtenisregistratie aan volgens:
- EN 50160
- IEC 61000-2-2
- IEC 61000-2-12
- IEC 61000-2-4 (Klasse 1; 2; 3)
- NRS 048
- IEEE 519
- VDE N-4105
- IEC 61000-4-30 Ed. 4 Klasse A
- IEC 61000-4-7
- IEC 61000-4-15
Eenvoudige menunavigatie en intuïtieve bediening van het meetapparaat
Bij het ontwerpen van de menunavigatie van onze mobiele netwerkanalysatoren hebben we ons gericht op bijzonder gebruiksvriendelijke en intuïtieve navigatie, en daarmee op de bediening van het meetapparaat. Dit betekent dat u als gebruiker snel uw weg kunt vinden in het apparaat bij het gebruik van de PQ-Box en zich kunt concentreren op het belangrijkste: de meting. De gebruikersinterface van de PQ-Box 150 is identiek aan die van de PQ-Box 200 en PQ-Box 300 modellen – eveneens uit de PQ-Box familie van "A. Eberle".
